箱式变电站(简称箱变),又叫预装式变电所或预装式变电站,是一种把高压开关设备配电变压器,低压开关设备,电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置。

箱式变电站适用于矿山、工厂企业、油气田和风力发电站,它替代了原有的土建配电房,配电站,成为新型的成套变配电装置。

箱式变电站十大厂家排行(变电箱厂家排名)

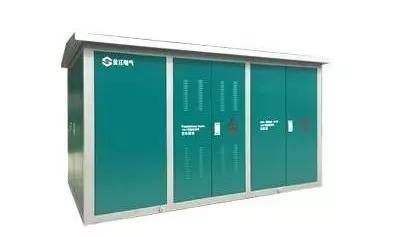

对于箱式变电站,中国自20世纪70年代后期,从法国、德国等国引进及仿制的箱式变电站,从结构上采用高、低压开关柜,变压器组成方式,这种箱变称为欧式箱变,形象比喻为给高、低压开关柜、变压器盖了房子。

从20世纪90年代起,中国引进美国箱式变电站,在结构上将负荷开关,环网开关和熔断器结构简化放入变压器油箱浸在油中。避雷器也采用油浸式氧化锌避雷器。变压器取消油枕,油箱及散热器暴露在空气中,这种箱变称为美式箱变,形象比喻为变压器旁边挂个箱子。

与同容量的欧式箱变相比较,美式箱变的结构更为合理。由于欧式箱变是将变压器及普通的高压电器设备装于同一个金属外壳箱体中,变压器室温很高,引起散热困难,影响出力;另一方面在箱体中采用普通的高压负荷开关和熔断器、低压开关柜,所以欧式箱变体积较大。

美式箱变与欧式箱变结构上不一样。从布置上看,其低压室、变压器室、高压室不是目字型布置,而是品字型布置。从结构上看,这种箱式变分为前、后两部分前面为高、低压操作间隔,操作间隔内包括高低压接线端子,负荷开关操作柄,无载调压分节开关,插入式熔断器,油位计等;后部为注油箱及散热片,将变压器绕组、铁芯、高压负荷开关和熔断器放入变压器油箱中。
